离心风机叶轮专业生产制造厂

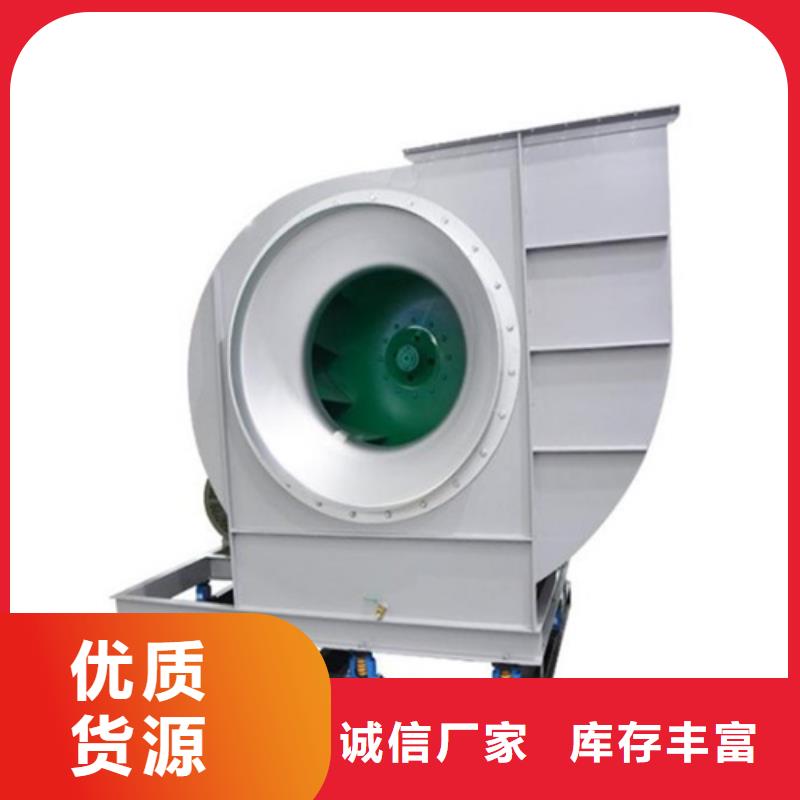

　　广西防城港4-72型离心通风机的型式、结构和性能概述 　　一、概述 　　广西防城港4-72型离心风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体，气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。 　　二、结构 　　4-72型风机A式风机主要由叶轮、机壳、进风口等部分配直联电机而组成。C、D、B式结构除具有上述部分外，还有传动部分。 　　1.叶轮由10个后倾叶片、曲线型前盘和平板后盘组成,经动平衡校正，空气性能良好，效率高、运转平稳。 　　2.机壳做成两种不同型式。№2.5～12机壳做成整体，不能拆开，№16～20机壳做成三开式，除沿中分水平面分为二半外,上半部再沿中心线垂直分为二半，用螺栓连接。 　　3.进风口制成整体，装于风机的侧面,与轴向平行的截面为曲线形状，能使气体顺利进人叶抡，且损失较小。 　　4.传动部分由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。 　　三、型式 　　风机的旋向,从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以"右"表示；叶轮逆时针旋转，称为左旋风机，以"左"表示。风机的出口位置，以机壳的出风口角度表示。出口角度可制成0°～225°，间隔是45°。№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D、四种。 　　四、性能 　　1.叶轮范围:№2.5～№20 　　2.风量范围:805～196750m3/h； 　　3.风压范围:483～3157Pa。
